Przedmowa
Celem niniejszego dokumentu jest przedstawienie kompleksowych informacji o metodzie bezudarowego kucia wodą i jej zaletach. Ma on również pomóc inżynierom w opracowywaniu specyfikacji prac wykonywanych tą metodą. Poradnik omawia różne aspekty takich przedsięwzięć i stanowi cenne źródło wiedzy dla inżynierów, którzy chcą uwzględnić bezudarowe kucie wodą w projektach budowlanych i naprawczych.
Należy podkreślić, że chociaż dokument zawiera szeroki przegląd zagadnienia, inżynierowie mogą dostosowywać specyfikacje do indywidualnych wymagań każdego projektu. Przedstawione informacje stanowią podstawę do opracowania szczegółowych specyfikacji bezudarowego kucia wodą, umożliwiających wybór najlepszego podejścia do skutecznej realizacji prac.
Wprowadzenie do bezudarowego kucia wodą
Beton towarzyszy nam w wielu dziedzinach życia: tworzy drogi, którymi jeździmy, zapory wspomagające produkcję energii lub ochronę przeciwpowodziową oraz konstrukcje naszych miast. Jak wszystkie materiały budowlane z czasem jednak niszczeje. Właśnie w takich sytuacjach bezudarowe kucie wodą sprawdza się jako idealna metoda usuwania betonu.
Bezudarowe kucie wodą to specjalistyczna technika stosowana w budownictwie i inżynierii lądowej do usuwania zniszczonego lub uszkodzonego betonu strumieniami wody pod wysokim ciśnieniem. Znana również jako obróbka strumieniem wody lub czyszczenie wodne, umożliwia skuteczne, selektywne usuwanie betonu bez uszkadzania konstrukcji podłoża ani stali zbrojeniowej.
Podczas bezudarowego kucia wodą strumień wysokociśnieniowy kieruje się na powierzchnię betonu, powodując jego erozję i rozpad. Woda ma zwykle ciśnienie od 1000 do 3000 bar (14 500-43 500 psi) i wypływa przez dyszę lub lancę. Siłę strumienia można regulować, kontrolując głębokość i tempo usuwania betonu.
Metoda służy powszechnie do usuwania zniszczonego betonu z mostów, autostrad, parkingów, tuneli, zapór i innych obiektów. Jest szczególnie korzystna tam, gdzie potrzebna jest precyzja, np. przy usuwaniu uszkodzonych fragmentów z zachowaniem zdrowego betonu lub nadawaniu powierzchni szorstkości przed naprawą bądź nowymi pracami budowlanymi. Bezudarowe kucie wodą ogranicza drgania i pozostawia czyste, dobrze przygotowane podłoże do dalszych napraw lub zastosowań.
W porównaniu z tradycyjnymi metodami mechanicznymi, takimi jak młoty udarowe czy cięcie piłą, bezudarowe kucie wodą ogranicza ryzyko uszkodzenia konstrukcji, eliminuje drgania oddziałujące na sąsiednie obszary i zmniejsza możliwość powstawania mikropęknięć. Jest też uznawane za bezpieczniejszą i bardziej przyjazną środowisku alternatywę, ponieważ wytwarza mniej pyłu i cząstek unoszących się w powietrzu.
Bezudarowe kucie wodą stało się powszechnie uznaną i stosowaną w budownictwie techniką skutecznego, precyzyjnego usuwania zniszczonego betonu.
Historia i rozwój
Historia bezudarowego kucia wodą obejmuje kilka dekad. Poniżej przedstawiono krótki przegląd rozwoju tej technologii i najważniejszych etapów jej historii.
W 1983 r. Szwedzka Administracja Drogowa (SRA) rozpoczęła przełomowe badania nad bezudarowym kuciem wodą, dostrzegając potencjał tej technologii do zasadniczej zmiany sposobu usuwania betonu. Badania te stworzyły podstawy metody, która z czasem upowszechniła się w budownictwie.
W połowie lat 80. XX w. w Szwecji z powodzeniem uruchomiono pierwszą na świecie maszynę do bezudarowego kucia wodą. Był to kluczowy etap rozwoju technologii, potwierdzający jej przydatność w praktyce.
W 1988 r. szwedzka SRA podjęła decydujący krok: wydała zarządzenie uznające bezudarowe kucie wodą za podstawową alternatywę przy usuwaniu betonu. Oficjalne uznanie umocniło status tej techniki jako pełnoprawnej i preferowanej metody w budownictwie.
Z biegiem lat zalety bezudarowego kucia wodą stawały się coraz bardziej widoczne. W 2004 r. technologia uzyskała oficjalne poparcie, gdy ustanowiono ją standardem w szwedzkim budownictwie mostowym. Przyczyniło się to do dalszego upowszechnienia metody w pracach związanych z usuwaniem betonu.
International Concrete Repair Institute (ICRI) wniósł swój wkład, opracowując w 2004 r. kompleksowe wytyczne techniczne nr 310.3R-2014. Dokument szczegółowo omawia proces bezudarowego kucia wodą, jego zalety i ograniczenia. Koncentruje się na usuwaniu betonu w ramach przygotowania do napraw i zawiera opisy sprzętu, zastosowań, zasad bezpieczeństwa, metod kontroli i oczyszczania wody oraz usuwania pozostałości. Omawia także przygotowanie powierzchni i usuwanie powłok. Poszczególne części wytycznych były następnie aktualizowane, aby uwzględnić nowe lub zmienione informacje, m.in. dotyczące mikropęknięć, ograniczeń, uszorstniania powierzchni, procesu bezudarowego kucia wodą i uwarunkowań jego stosowania oraz oczyszczania i ponownego wykorzystania wody technologicznej.
Rok 2008 był istotnym punktem zwrotnym: europejska norma EN 1504-10 formalnie uznała bezudarowe kucie wodą za najlepsze rozwiązanie dla konstrukcji betonowych. To międzynarodowe potwierdzenie skuteczności techniki przyczyniło się do jej szerokiego zastosowania w Europie i poza nią.
Od pierwszych badań w latach 80. XX w. po uznanie na świecie za standard w usuwaniu betonu i przygotowaniu powierzchni, bezudarowe kucie wodą stało się jednym z filarów nowoczesnego budownictwa. Połączenie technologii wody pod wysokim ciśnieniem z precyzyjnymi systemami sterowania uczyniło tę metodę niezbędnym narzędziem inżynierów, wykonawców i specjalistów budowlanych na całym świecie.
Metodyka

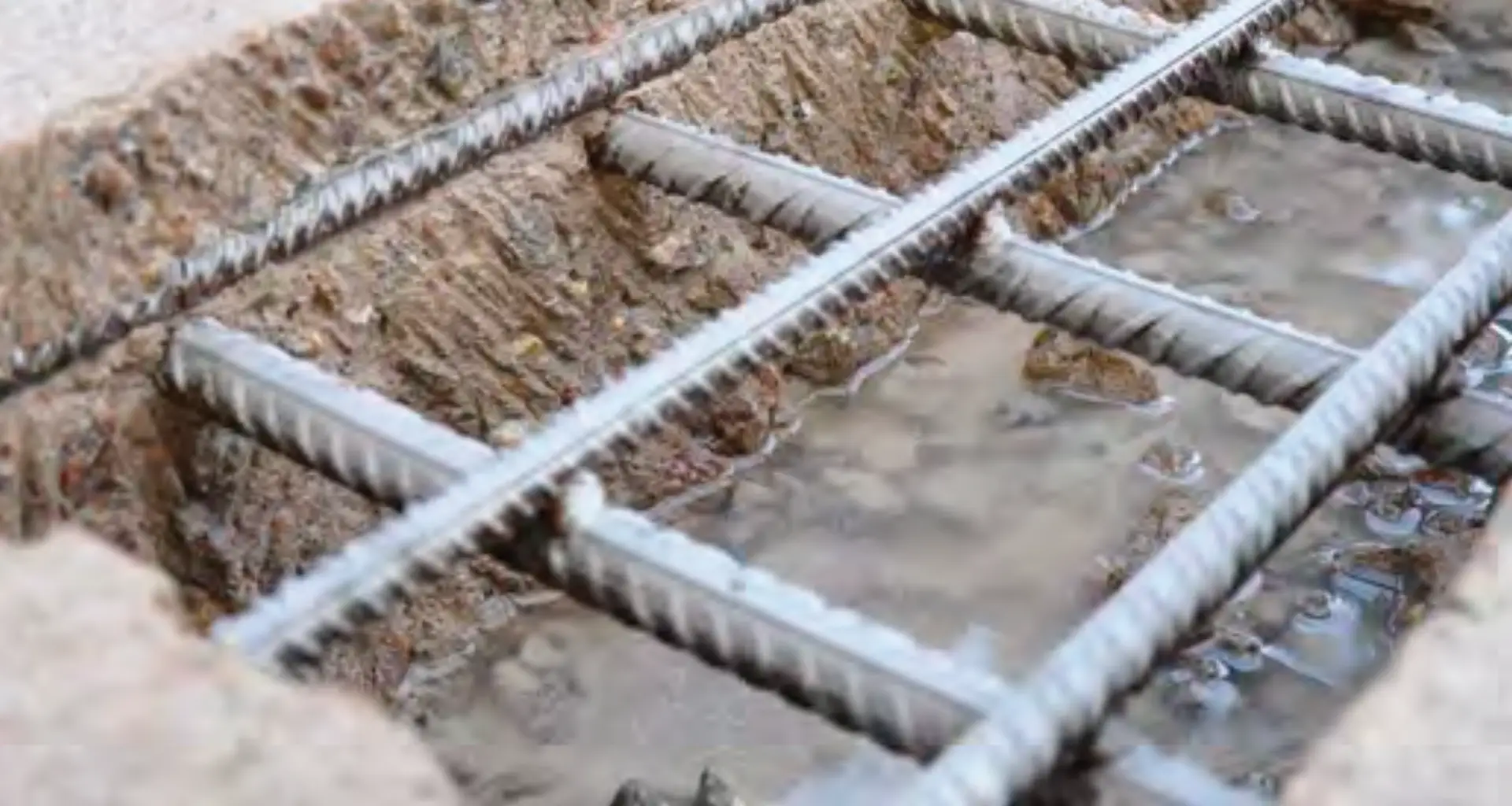

Bezudarowy charakter kucia wodą eliminuje mikropęknięcia zagrażające integralności konstrukcji, a jednocześnie pozwala oczyścić pręty zbrojeniowe i usunąć z nich zgorzelinę bez ich uszkadzania. Metoda pozostawia szorstką, nierówną powierzchnię, zapewniającą optymalną przyczepność nowego materiału.
Niezależne badania przyczepności metodą odrywania (pull-off) wykazują, że bezudarowe kucie wodą zapewnia znacznie lepszą przyczepność niż młoty udarowe i inne metody mechaniczne. Szwedzki Instytut Badań Cementu i Betonu stwierdził, że stosowanie tej metody przy naprawach wydłuża przewidywaną trwałość do 21-35 lat, w porównaniu z 7-12 latami przy kuciu mechanicznym, co ustalono w analizie kosztów cyklu życia (LCC).*
W porównaniu z młotami do skuwania i ręcznymi urządzeniami strumieniowymi roboty do bezudarowego kucia wodą zmniejszają zapotrzebowanie na pracowników i ograniczają ryzyko urazów. Ponadto mogą pracować w powtarzalnych cyklach przez całą dobę, siedem dni w tygodniu, zapewniając stałe tempo, wydajność i jakość w całym projekcie. Szybsze usuwanie betonu skraca też łączny czas realizacji.
Podstawą bezudarowego kucia wodą jest woda: jej źródło, zagospodarowanie po użyciu i odprowadzanie. Świeżą wodę można pobierać ze zbiornika albo bezpośrednio z naturalnego źródła, np. rzeki lub zbiornika zaporowego. Wodę technologiczną można zbierać w wydzielonej strefie, a następnie pompować do systemu oczyszczania. Oczyszczona woda może zostać odprowadzona do środowiska albo zawrócona do zbiornika świeżej wody, tworząc obieg zamknięty. Eliminuje to potrzebę stałego dopływu świeżej wody i angażowania zewnętrznej firmy do jej odbioru i wywozu.
* Ocena cyklu życia różnych metod usuwania
betonu stosowanych przy naprawach. Neville
Kiwbota i Idris Yasin, Sztokholm 2009.
Zastosowanie bezudarowego kucia wodą
Dzięki precyzyjnemu i kontrolowanemu usuwaniu betonu bezudarowe kucie wodą znajduje liczne zastosowania w różnych branżach. Poniżej przedstawiono niektóre z najczęstszych.
Naprawa infrastruktury
Bezudarowe kucie wodą jest szeroko stosowane przy naprawie i utrzymaniu mostów, autostrad, tuneli, zapór i parkingów. Selektywnie usuwa zniszczony lub uszkodzony beton, przygotowując podłoże do naprawy lub renowacji.
Przygotowanie powierzchni
Bezudarowe kucie wodą przygotowuje beton do różnych zastosowań. Nadaje mu szorstki profil, poprawiając przyczepność warstw wierzchnich, powłok i nowego betonu. Skutecznie usuwa zanieczyszczenia, stare powłoki i uszkodzone warstwy powierzchniowe.
Renowacja betonu
Bezudarowe kucie wodą służy do usuwania uszkodzonych lub osłabionych fragmentów betonu podczas renowacji. Obejmuje to beton odspojony, spękany, rozwarstwione powierzchnie i obszary dotknięte korozją.
Renowacja zabytków
Bezudarowe kucie wodą stosuje się przy renowacji budynków i obiektów zabytkowych, gdzie ostrożne usuwanie zniszczonego betonu pozwala zachować integralność architektury i zapewnić bezpieczeństwo.
Usuwanie dylatacji
Dylatacje w konstrukcjach betonowych z czasem niszczeją i wymagają wymiany. Bezudarowe kucie wodą pozwala skutecznie usunąć istniejące dylatacje bez uszkadzania otaczającego betonu, ułatwiając montaż nowych.
Obiekty przemysłowe
Bezudarowe kucie wodą służy do usuwania betonu, konserwacji i napraw w zakładach chemicznych, rafineriach, fabrykach i magazynach. Pozwala usuwać problemy skorodowanych powierzchni, uszkodzonych posadzek i osłabionych konstrukcji betonowych.
Przebudowa i modernizacja
Podczas przebudowy lub modernizacji bezudarowe kucie wodą selektywnie usuwa beton pod nowe elementy, np. stal zbrojeniową, śruby kotwiące i mocowania konstrukcyjne.
Elektrownie jądrowe
Tam, gdzie kluczowe są precyzja i minimalne drgania, bezudarowe kucie wodą usuwa beton w obszarach wrażliwych, takich jak obudowy bezpieczeństwa, baseny wypalonego paliwa i budynki reaktorów.
Prace podwodne
Bezudarowe kucie wodą można dostosować do usuwania betonu pod wodą. Znajduje zastosowanie w budownictwie morskim, konstrukcjach offshore i naprawach podwodnych.
Elektrownie wodne
Bezudarowe kucie wodą stosuje się przy utrzymaniu i naprawie powierzchni zapór, elementów turbin, przelewów, rurociągów ciśnieniowych oraz innych konstrukcji betonowych.
Jak działa bezudarowe kucie wodą?
Aby osiągnąć optymalne wyniki bezudarowego kucia wodą, należy uwzględnić konkretne cele projektu. Usuwanie betonu na zadaną głębokość, przygotowanie powierzchni pod nową powłokę czy usuwanie rdzy – metoda daje wszechstronne możliwości. Kluczowe znaczenie ma regulacja ciśnienia i natężenia przepływu wody.
Ciśnienie i przepływ
Istotą bezudarowego kucia wodą jest wnikanie wody pod wysokim ciśnieniem w istniejące pory i mikropęknięcia osłabionego betonu, co zwiększa w nich ciśnienie i je poszerza. Materiał zostaje usunięty, gdy ciśnienie przekroczy wytrzymałość betonu na rozciąganie. Ważna jest także ilość wody. Tempo usuwania materiału zależy nie tylko od ciśnienia, ale też od objętości wody kierowanej na beton, zapewniającej szybkie i ciągłe wytwarzanie ciśnienia w obrabianych obszarach. Połączenie ciśnienia, przepływu i precyzyjnego sterowania dyszą przez robota stanowi podstawę skutecznego procesu bezudarowego kucia wodą.
Podsumowując: ultrawysokie ciśnienie i mały przepływ dają ostrzejsze, dokładniejsze cięcie, a niższe ciśnienie i duży przepływ zapewniają selektywne usuwanie wyłącznie zniszczonego betonu, z zachowaniem zdrowego. Odpowiedni dobór ciśnienia, przepływu i sprzętu pozwala realizować projekty sprawniej i z lepszym rezultatem.
„Bezudarowe kucie wodą można stosować do usuwania betonu i przygotowania powierzchni poziomych, pionowych oraz nad głową, w konstrukcjach zbrojonych i niezbrojonych. Skutecznie usuwa beton wokół osadzonych elementów metalowych, takich jak zbrojenie, dylatacje, zakotwienia, przewody, łączniki ścinane i sworznie. Metoda nadaje się zarówno do miejscowego usuwania uszkodzeń na małych obszarach, jak i do prac wielkopowierzchniowych przed wykonaniem zespolonej warstwy wierzchniej. Technologię można także wykorzystać do usuwania istniejących powłok z betonu.”
– Wytyczne techniczne International Concrete Repair nr 03737
Bezudarowe kucie wodą -
przebieg procesu

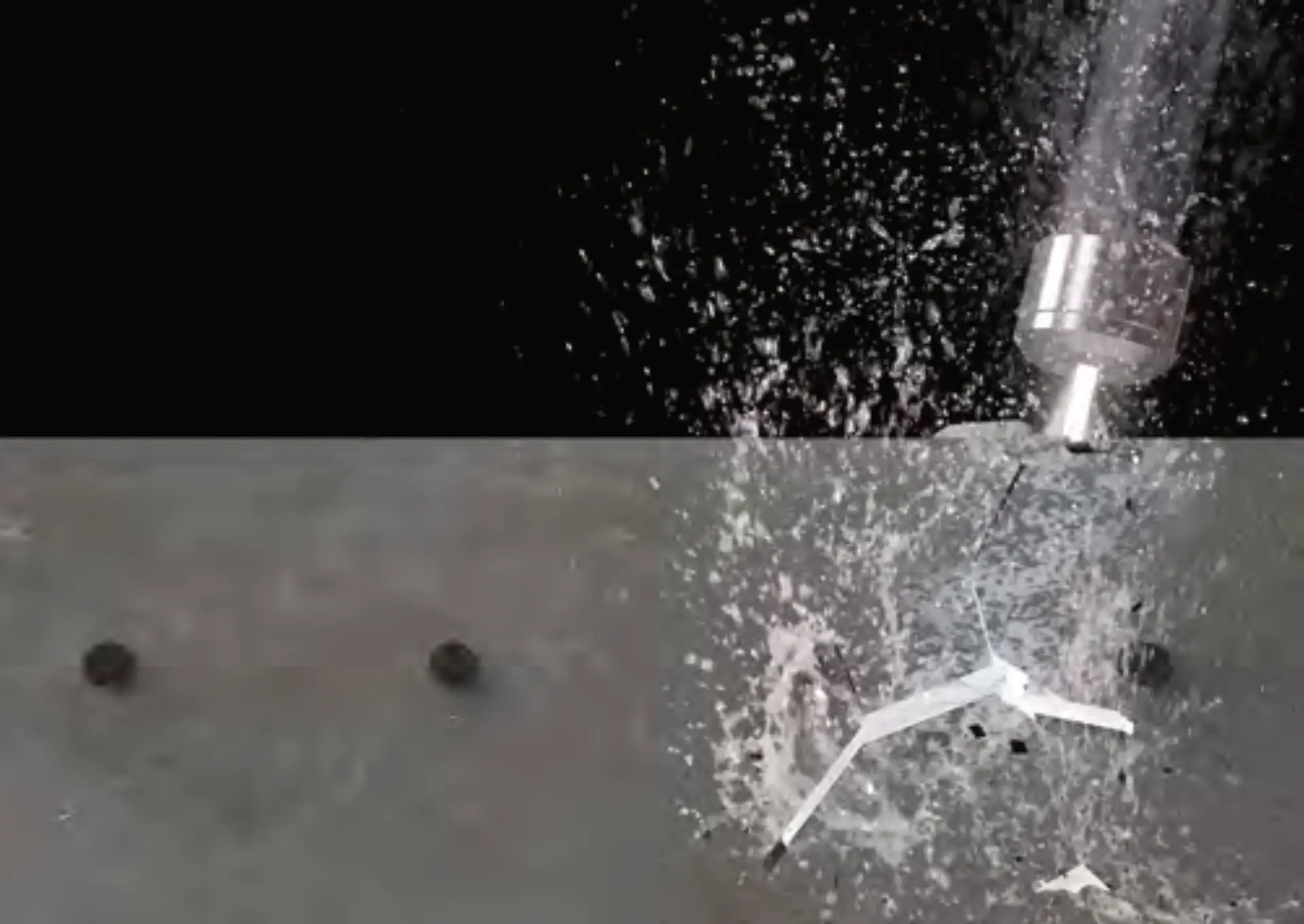

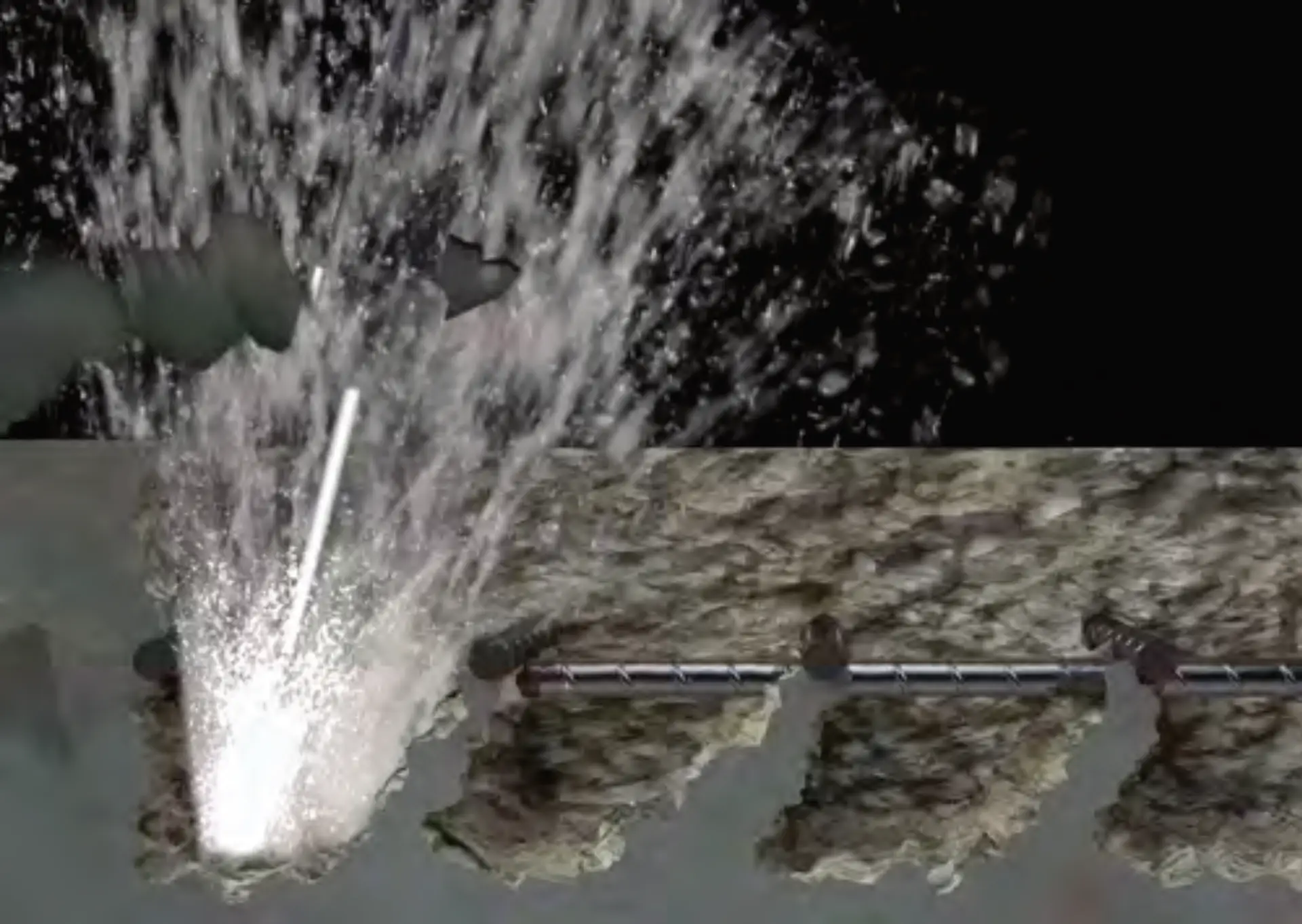

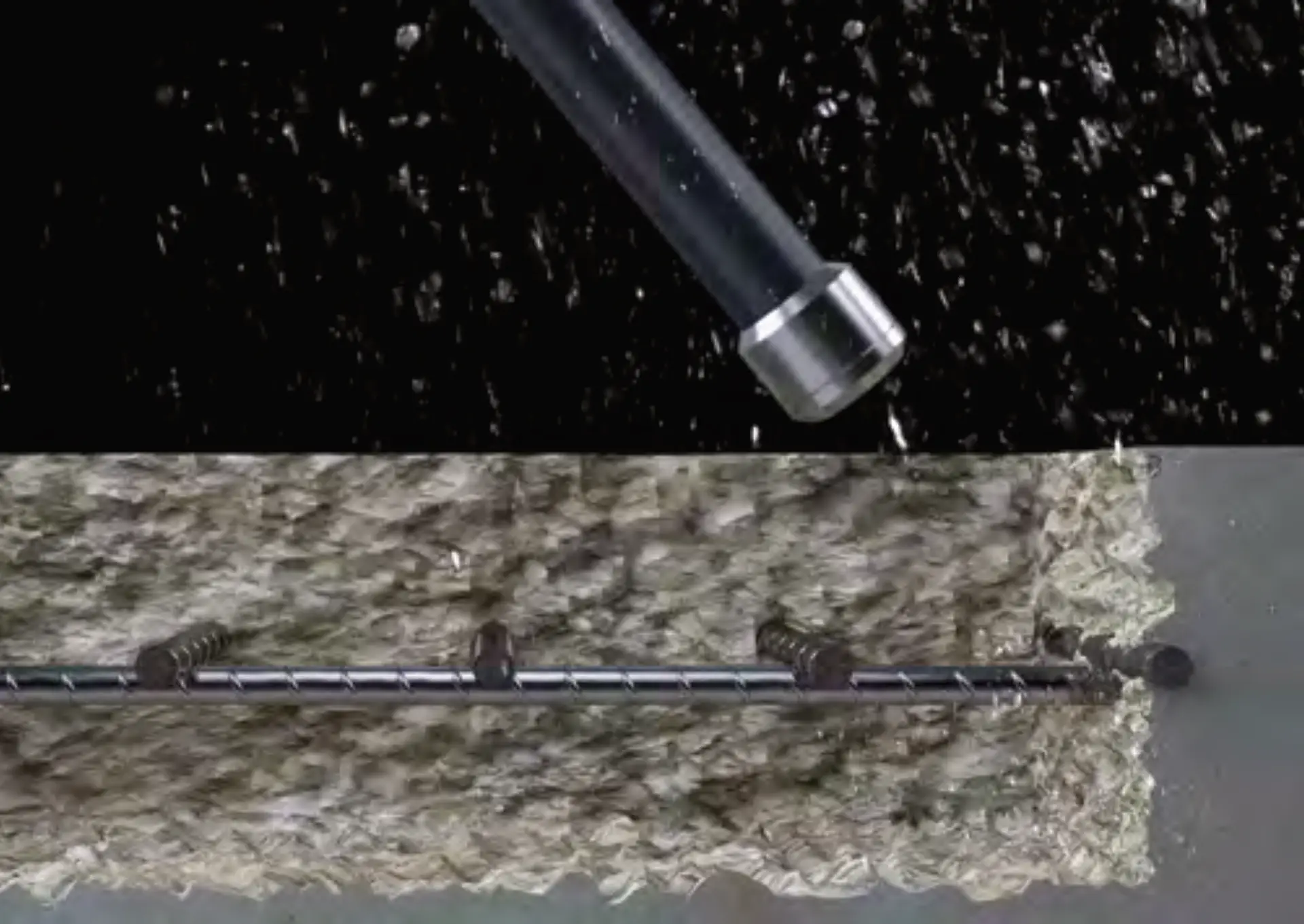

Poniższe ilustracje mają wyłącznie charakter teoretyczny i pokazują zasadę działania technologii bezudarowego kucia wodą.
Efekty zależne od ciśnienia i przepływu

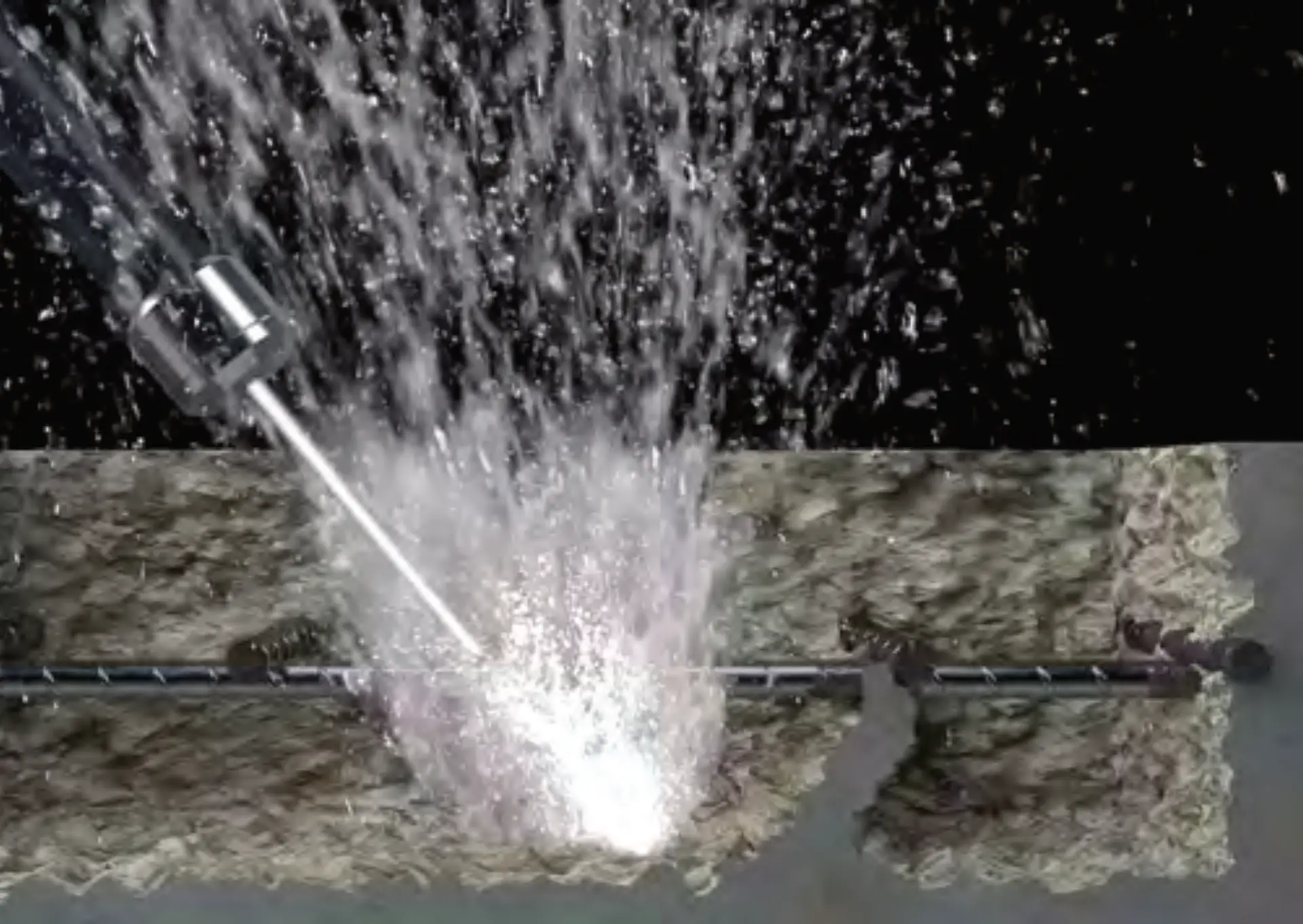

Poniższe ilustracje mają wyłącznie charakter teoretyczny i pokazują zasadę działania technologii bezudarowego kucia wodą.
Usuwanie selektywne
Selektywne usuwanie to jedna z podstawowych zasad bezudarowego kucia wodą. Niższe ciśnienie (zwykle 1000 bar / 14 500 psi) powoduje selektywne oddziaływanie: usuwany jest tylko zniszczony lub uszkodzony beton, a zdrowy pozostaje nienaruszony. Boki i dno obszaru kucia są więc nieco nierówne, ponieważ odwzorowują zróżnicowanie jakości betonu.
Proces zrobotyzowany:
» 1000-1400 bar / 14 500-20 300 psi
» 180-264 l/min / 48-70 gpm wody
Usuwanie na zadaną głębokość / frezowanie wodą
Usuwanie na kontrolowaną głębokość wymaga wyższego ciśnienia (2500 bar / 36 259 psi), które daje efekt bardziej zbliżony do cięcia betonu. Boki i dno obszaru są bardziej równe. Usunięty zostaje cały beton w zakresie określonym w systemie sterowania, niezależnie od jakości betonu podłoża.
Proces zrobotyzowany:
» 1500-3000 bar / 21 800-43 500 psi
» 38-130 l/min / 10-34 gpm wody
Uszorstnianie i przygotowanie powierzchni

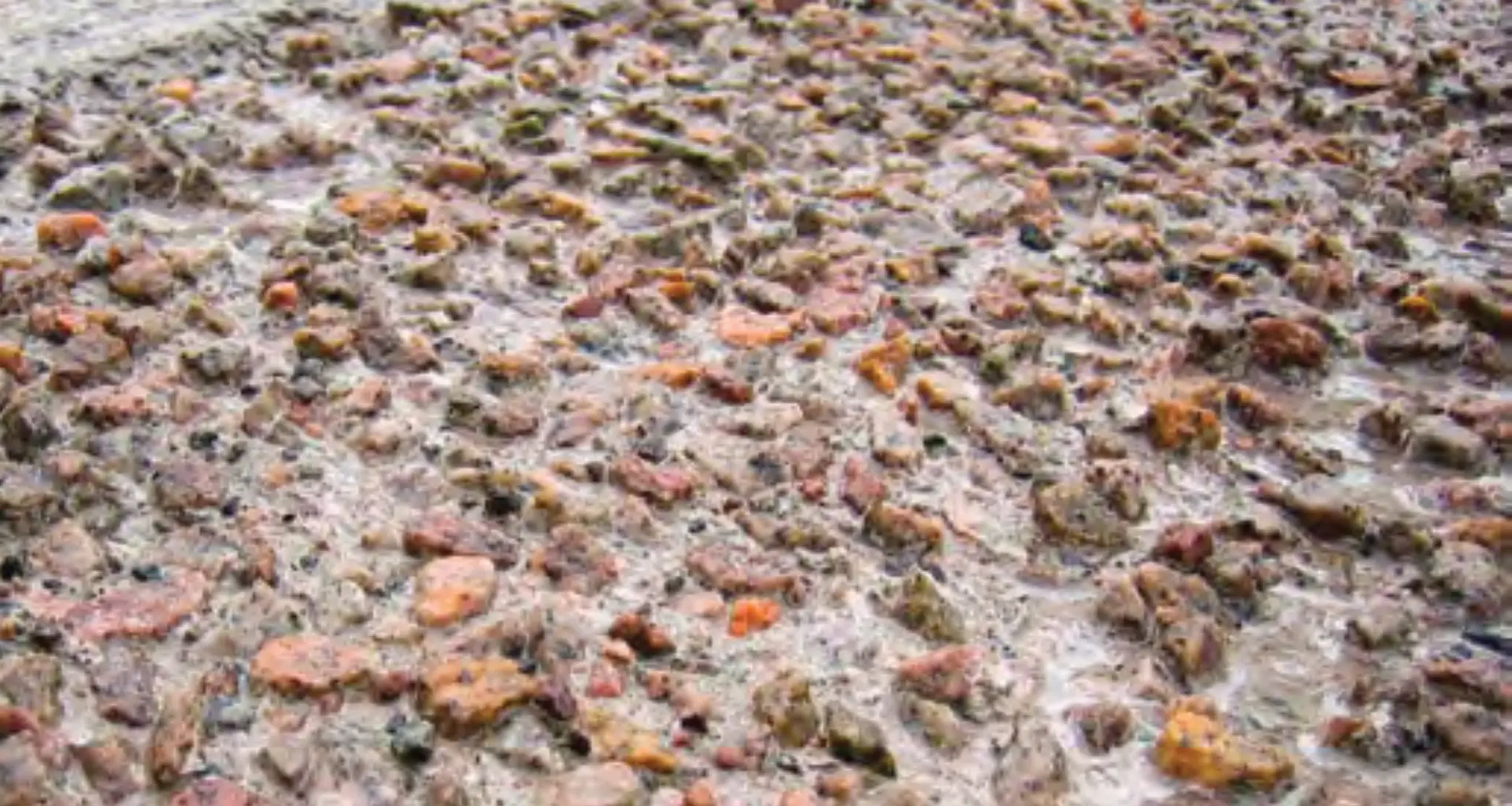

Bezudarowe kucie wodą umożliwia uszorstnianie betonu przed wykonaniem warstw wierzchnich, powłok lub połączeniem z nowym betonem. Gdy celem jest optymalna przyczepność przy minimalnym ubytku materiału, szczególnie skuteczne jest narzędzie obrotowe. Precyzyjnie i szybko usuwa cienką warstwę betonu, pozostawiając szorstkie podłoże pod nową powłokę.
Proces zrobotyzowany:
» 1000-3000 bar / 14 500-43 500 psi
» 38-264 l/min / 10-70 gpm wody
Usuwanie rdzy i farby
Woda pod wysokim ciśnieniem może usuwać farbę i rdzę bez obróbki strumieniowo-ściernej. Oznacza to brak zapylenia i zanieczyszczonego piasku do zagospodarowania; pozostaje jedynie czysta powierzchnia stali. Można też usuwać powłoki gumowe oraz gumę z opon, np. z lotniskowych dróg startowych.
Proces zrobotyzowany:
» 1000-3000 bar / 14 500-43 500 psi
» 38-264 l/min / 10-70 gpm wody
Czyszczenie przemysłowe
Tradycyjnie czyszczenie przemysłowe wykonywano narzędziami ręcznymi. Jest to bardzo niebezpieczna praca, której można uniknąć, stosując roboty czyszczące. Coraz więcej wykonawców przechodzi z czyszczenia ręcznego na zautomatyzowane, zwiększając zarówno bezpieczeństwo, jak i wydajność.
Proces zrobotyzowany:
» 1000-3000 bar / 14 500-43 500 psi
» 38-264 l/min / 10-70 gpm wody
Sprzęt i narzędzia do bezudarowego kucia wodą
To specjalistyczne maszyny zaprojektowane do precyzyjnego, kontrolowanego usuwania betonu. Usuwają beton i przygotowują powierzchnie konstrukcji zbrojonych i niezbrojonych, pracując poziomo, pionowo oraz nad głową. Zaawansowane komputerowe systemy sterowania zapewniają dokładne prowadzenie strumienia wysokociśnieniowego. Zdalna obsługa pozwala operatorowi nadzorować proces z bezpiecznej odległości.
Pompy o mocy co najmniej 300 hp / 220 kW są kluczowym elementem sprzętu do bezudarowego kucia wodą. Wytwarzają wysokie ciśnienie niezbędne do napędzania strumieni wody i skutecznego odspajania betonu, zapewniając wydajne usuwanie materiału.
Bezudarowe kucie wodą wytwarza dużo wody technologicznej o podwyższonym pH, zawierającej cząstki betonu i pozostałości materiału. System oczyszczania umożliwia spełnienie wymagań środowiskowych i właściwe zagospodarowanie tej wody. Koryguje pH, oddziela i usuwa zawiesinę, umożliwiając bezpieczne odprowadzenie lub ponowne wykorzystanie oczyszczonej wody.

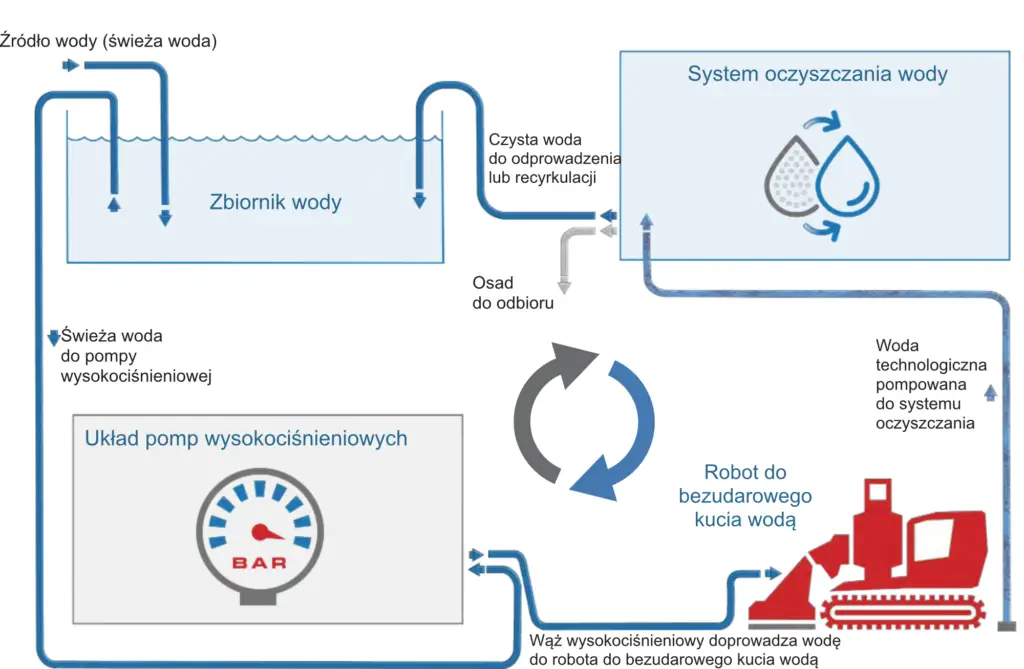

Proces bezudarowego kucia wodą
Zalety bezudarowego kucia wodą wobec metod tradycyjnych
Bezudarowe kucie wodą oferuje szereg korzyści w porównaniu z tradycyjnym usuwaniem betonu młotami udarowymi lub piłami. Poniżej przedstawiono najważniejsze zalety.
Bezudarowe kucie wodą precyzyjnie i selektywnie usuwa zniszczony lub uszkodzony beton. Strumień wysokociśnieniowy można kierować na wybrane obszary, usuwając tylko wskazany beton i zachowując zdrowy materiał oraz konstrukcję podłoża.
W przeciwieństwie do metod mechanicznych wywołujących drgania bezudarowe kucie wodą minimalizuje ryzyko uszkodzenia konstrukcji. Strumień rozbija beton bez powodowania mikropęknięć i naprężeń w otaczających obszarach, zachowując integralność konstrukcji.
Bezudarowe kucie wodą zapewnia operatorom bezpieczniejsze warunki pracy. Tradycyjne metody, np. młoty udarowe lub cięcie na sucho, wytwarzają duże ilości pyłu zawierającego krzemionkę. Jego wdychanie może powodować poważne uszkodzenia płuc, w tym krzemicę. Metoda wodna ogranicza uwalnianie pyłu krzemionkowego do powietrza, zmniejszając narażenie operatorów i osób w otoczeniu. Poprawia to bezpieczeństwo i higienę pracy, chroniąc pracowników przed długofalowymi skutkami narażenia na krzemionkę. Bezudarowe kucie wodą odpowiada przepisom i wytycznym dotyczącym ochrony zdrowia i środowiska. W wielu jurysdykcjach ustanowiono normy kontroli i ograniczania narażenia na pył krzemionkowy. Stosowanie bezudarowego kucia wodą pomaga spełniać te wymagania podczas prac budowlanych i utrzymaniowych, zapewniając zdrowsze i bezpieczniejsze środowisko pracy.
Bezudarowe kucie wodą może być szybszą i wydajniejszą metodą usuwania betonu, zwłaszcza w dużych projektach. Strumień wysokociśnieniowy szybko obejmuje duże powierzchnie, skracając czas prac. Automatyzacja i roboty dodatkowo zwiększają wydajność dzięki zdalnej obsłudze i precyzyjnemu sterowaniu.
Bezudarowe kucie wodą tworzy szorstki profil idealny do napraw i łączenia betonu. Po usunięciu materiału zwykle pozostaje czyste, dobrze przygotowane podłoże, zapewniające lepszą przyczepność nowego betonu i materiałów naprawczych.
Bezudarowe kucie wodą uznaje się za przyjazną środowisku metodę usuwania betonu. W porównaniu z metodami mechanicznymi wytwarza mniej hałasu, pyłu i odpadów, ograniczając wpływ na otoczenie. Systemy oczyszczania i recyrkulacji dodatkowo zmniejszają zużycie wody oraz ilość wody odprowadzanej.
Choć sprzęt i specjalistyczna wiedza wymagają nakładów początkowych, ogólne oszczędności mogą być znaczne. Wydajność procesu pozwala ograniczyć liczbę roboczogodzin i skrócić harmonogram, obniżając koszty. Zachowanie konstrukcji podłoża eliminuje potrzebę rozległych napraw lub wymiany, dodatkowo zmniejszając koszty długoterminowe.
Bezudarowe kucie wodą wyróżnia się precyzją, bezpieczeństwem, wydajnością, jakością powierzchni i wpływem na środowisko. Selektywne usuwanie betonu przy minimalnych uszkodzeniach konstrukcji sprawia, że metoda jest preferowana w wielu projektach budowlanych.
Zalety
SELEKTYWNE
usuwanie betonu
MNIEJSZE
uszkodzenia konstrukcji
BEZPIECZNIEJSZE
warunki pracy
WIĘKSZA
wydajność i produktywność
LEPSZA
jakość powierzchni
PRZYJAZNOŚĆ
dla środowiska
OSZCZĘDNOŚĆI
kosztów
Zalety i wady różnych metod
W usuwaniu betonu dominują dwie metody: bezudarowe kucie wodą oraz kucie mechaniczne, np. młotami udarowymi. Każda ma własne zalety i ograniczenia, dlatego sprawdza się w innych warunkach. Poniższe porównanie pomaga podjąć świadomą decyzję zgodną z wymaganiami i priorytetami danego projektu.
Bezudarowe kucie wodą
Zalety
- Brak mikropęknięć
- Selektywne usuwanie
- Doskonała przyczepność
- Nie uszkadza zbrojenia
- Dobre warunki pracy
- Wiąże pył betonowy
- Mniejsze zapotrzebowanie na personel
- Oczyszcza zbrojenie z korozji i betonu
- Nie uszkadza stalowych prętów
- Brak drgań związanych z procesem
- Dłuższa trwałość naprawy
Wady
- Gospodarka wodą
- Prace w temperaturach poniżej zera
- Koszt mobilizacji sprzętu
- Wysokie nakłady początkowe
- Specjalistyczne szkolenie operatorów
Kucie mechaniczne
Zalety
- Niskie nakłady początkowe
- Łatwa obsługa
- Niski koszt mobilizacji sprzętu
- Dobrze znana metoda
Wady
- Mikropęknięcia w otaczającym betonie
- Słaba przyczepność
- Uszkodzenia zbrojenia i wykończenia
- Nie usuwa korozji ze zbrojenia
- Złe warunki pracy
- Brak selektywnego usuwania
- Duże ilości pyłu krzemionkowego
- Drgania, zespół białych palców
Dlaczego uwzględnić bezudarowe kucie wodą w kolejnym projekcie?
Beton usuwano w celu naprawy lub rozbiórki prawdopodobnie od początku jego stosowania. Dziś wykonawcy dysponują różnymi narzędziami. W większości prac naprawczych wymagających usunięcia betonu stosowano dotąd młoty udarowe, czyli mechaniczne narzędzia udarowe. Jak wspomniano wcześniej, jedną z ich wad jest powstawanie mikropęknięć w strukturze betonu, prowadzących do przedwczesnego uszkodzenia.
Przez lata inżynierowie umieszczali w specyfikacjach i dokumentacji przetargowej zalecenia ograniczające rozmiar i moc narzędzi mechanicznych używanych do usuwania betonu w określonych przypadkach. Miało to minimalizować mikropęknięcia i uszkodzenia prętów zbrojeniowych. Takie zapisy w praktyce zachęcają jednak wykonawców do usuwania betonu młotami udarowymi.
Zaproponuj alternatywy
Dopuszczając alternatywne rozwiązania dla generalnych wykonawców, inżynierowie mogą uzyskać następujące korzyści:
Możliwość wyboru pozwala wykonawcom dobrać najodpowiedniejszą metodę usuwania betonu, co może podnieść jakość napraw. Uwzględniając bezudarowe kucie wodą, inżynierowie wykazują znajomość procesu i jego zalet oraz gotowość do zaakceptowania tej metody.
Budownictwo często boryka się z niedoborem pracowników. Dopuszczenie bezudarowego kucia wodą daje wykonawcom dodatkowe rozwiązanie ograniczające zależność od zasobów kadrowych. Dzięki precyzyjnemu i wydajnemu usuwaniu betonu metoda ta może pomagać w przezwyciężaniu niedoborów pracowników.
Bezpieczeństwo ma kluczowe znaczenie w budownictwie. W porównaniu z tradycyjnymi narzędziami mechanicznymi bezudarowe kucie wodą ogranicza zapylenie i zwiększa precyzję, co może poprawić bezpieczeństwo pracowników i osób w otoczeniu.
Bezudarowe kucie wodą może skrócić czas usuwania betonu. Dopuszczając tę alternatywę, inżynierowie wspierają zarządzanie harmonogramem. Wykonawcy mogą ocenić oszczędność czasu wynikającą z jej zastosowania, zwłaszcza przy pracach na większą skalę.
Wskazanie bezudarowego kucia wodą jako realnej alternatywy nie tylko daje wykonawcom wybór, lecz także poszerza znajomość tej technologii na rynku. Sprzyja to konkurencji między dostawcami i zwiększa zakres dostępnych rozwiązań przy usuwaniu betonu.
Uwzględnienie tej metody w specyfikacjach wspiera jakość napraw, pomaga ograniczyć braki kadrowe, poprawia bezpieczeństwo i harmonogramy oraz zwiększa konkurencję na rynku usuwania betonu.
Bezudarowe kucie wodą nie jest odpowiednie dla każdego projektu. Zwykle opłaca się bardziej wraz ze wzrostem powierzchni lub objętości usuwanego betonu. Szczególnie dobrze sprawdza się w infrastrukturze, np. na mostach, zaporach i parkingach, gdzie często trzeba usuwać beton na większą skalę.
Kluczowe aspekty projektów bezudarowego kucia wodą
Uwzględnienie przygotowania i oceny powierzchni, zasad bezpieczeństwa, kwestii środowiskowych oraz efektywności kosztowej i czasowej zapewnia skuteczną realizację projektów bezudarowego kucia wodą. Wczesne zajęcie się tymi zagadnieniami pozwala kierownikom projektów osiągnąć optymalne wyniki z zachowaniem bezpieczeństwa, odpowiedzialności środowiskowej i opłacalności.
Przygotowanie i ocena powierzchni
Bezudarowe kucie wodą jest szeroko stosowane przy naprawie i utrzymaniu mostów, autostrad, tuneli, zapór i parkingów. Selektywnie usuwa zniszczony lub uszkodzony beton, przygotowując podłoże do naprawy lub renowacji.
Środki bezpieczeństwa i ostrożności
Bezudarowe kucie wodą przygotowuje beton do różnych zastosowań. Nadaje mu szorstki profil, poprawiając przyczepność warstw wierzchnich, powłok i nowego betonu. Skutecznie usuwa zanieczyszczenia, stare powłoki i uszkodzone warstwy powierzchniowe.
Kwestie środowiskowe
Bezudarowe kucie wodą służy do usuwania uszkodzonych lub osłabionych fragmentów betonu podczas renowacji. Obejmuje to beton odspojony, spękany, rozwarstwione powierzchnie i obszary dotknięte korozją.
Efektywność kosztowa i czasowa
Bezudarowe kucie wodą stosuje się przy renowacji budynków i obiektów zabytkowych, gdzie ostrożne usuwanie zniszczonego betonu pozwala zachować integralność architektury i zapewnić bezpieczeństwo.
Studia przypadków i przykłady
Przykłady projektów pokazują wszechstronność i skuteczność bezudarowego kucia wodą. Od renowacji płyt mostowych po remonty tuneli – metoda okazała się nieoceniona w wielu zastosowaniach.
Naprawa silosu w cementowni
Lokalizacja:
Silos cementowni, La Robla, Hiszpania
Usunięty materiał:
1440 metrów bieżących (4725 ft)
Sprzęt:
Ergo go (system robota Aquajet do bezudarowego kucia wodą), pompa wysokociśnieniowa
Hiszpański wykonawca Fixen Structural Services zastosował bezudarowe kucie wodą, aby w krótkim terminie naprawić starzejący się silos cementowni. Żelbetowa wykładzina zbiornika o wysokości 100 m kruszyła się. Konieczne było wewnętrzne wzmocnienie konstrukcji, aby usunąć problem i umożliwić wyższy poziom napełnienia.
Dolną część naprawiono dwa lata wcześniej przy użyciu ręcznych lanc i standardowych rusztowań. Napięty termin prac w górnej części wymagał jednak szybszej, bardziej innowacyjnej metody. Fixen zaproponował roboty, aby wykonać zadanie w czasie czterotygodniowego postoju konserwacyjnego. Zestaw Aquajet Ergo, rusztowanie podwieszane i wciągnik pozwoliły osiągnąć tempo 1 m/min i usuwać dziennie dwa pionowe odcinki betonu o długości 45 m. Następnie zamontowano nowe zakotwione strzemiona i wypełniono odcinek płynną zaprawą pompowaną do deskowania.
„Bezudarowe kucie wodą z Ergo Go naprawdę przekroczyło nasze oczekiwania i pozwoliło podnieść standard planowania, dokładności oraz optymalizacji wydajności” – powiedział Jose Rodriguez, dyrektor operacyjny Fixen Structural Services. „Przemieszczenie rusztowania zajmowało więcej czasu niż usuwanie betonu.”
Dwuosobowy zespół usunął łącznie 1440 m betonu i zakończył prace z dwudniowym wyprzedzeniem.

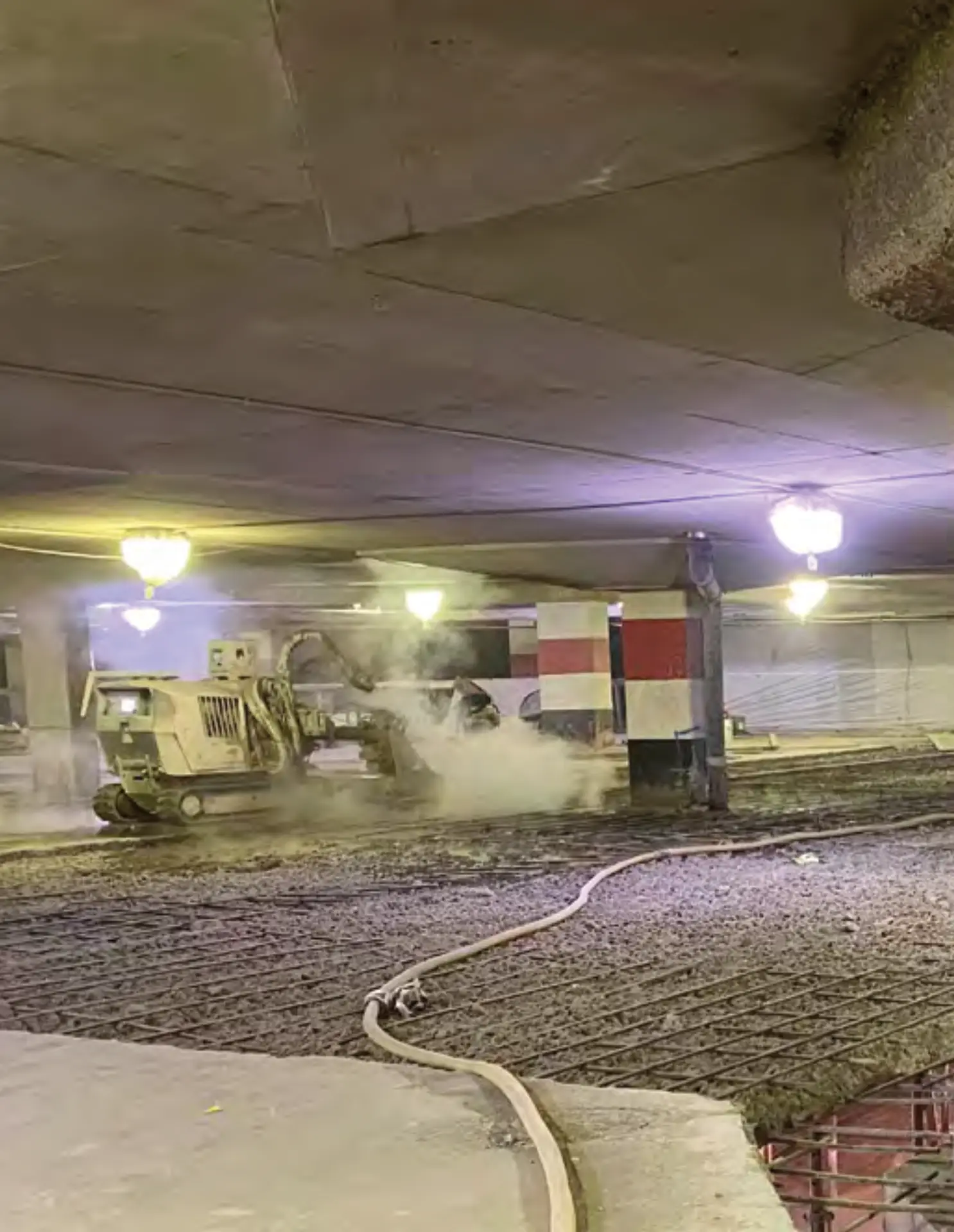

Renowacja parkingu
Lokalizacja:
Parking, Toronto, Ontario, Kanada
Usunięty materiał:
Szac. 18 581 m² (200 000 ft²)
Oczyszczona woda:
Szac. 38 mln litrów (10 mln gal)
Sprzęt:
Aqua Cutter 710V (robot do bezudarowego kucia wodą), Ecoclear (system oczyszczania wody), Ecosilence (pompa wysokociśnieniowa), firmy Aquajet.
Arguson Projects Inc., firma doświadczona w nowym budownictwie i modernizacjach komercyjnych, podjęła się nietypowego zadania: wielomilionowego remontu parkingu we wschodniej części Toronto. Wspólnie z RJC Engineers, specjalistami od projektowania i renowacji parkingów, uznała bezudarowe kucie wodą za najlepszą metodę usuwania betonu w tym złożonym projekcie. Do wykonania prac zaangażowano Conterra Restoration, kanadyjską firmę z dużym doświadczeniem w tej technologii.
39-letni obiekt, obejmujący otwarty parking z płytą dachową, dwoma stropami i nawierzchnią asfaltową na gruncie, musiał pozostać czynny podczas usuwania 18 581 m² (200 000 ft²) materiału z drugiego i trzeciego poziomu. Potrzebne było rozwiązanie ograniczające pył i oddziaływanie na środowisko, umożliwiające pracę w zwykłych godzinach działania obiektu. Najemcy korzystali z parkingów i udogodnień na dachu, dlatego nieprzerwana dostępność była kluczowa.

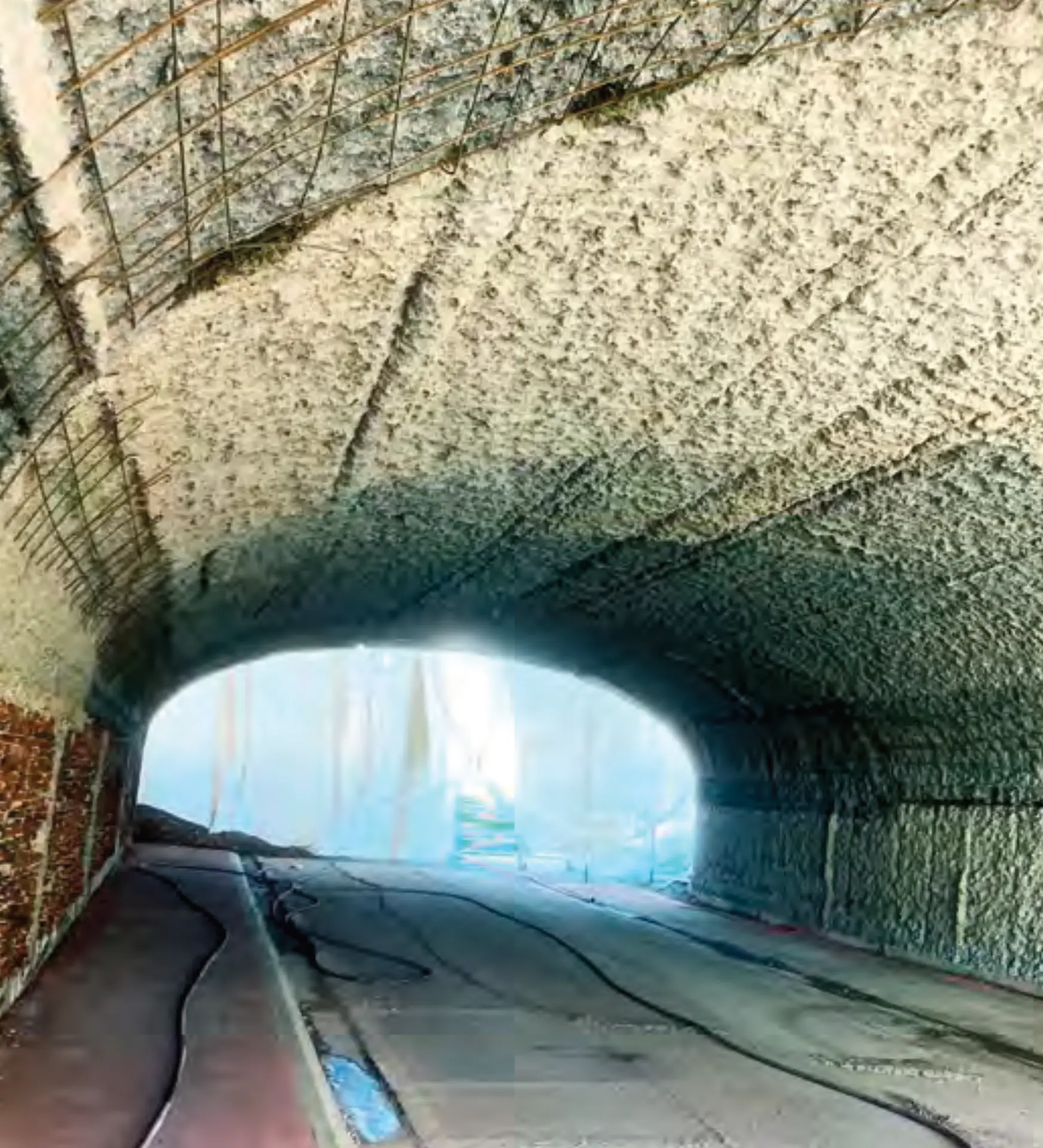

Naprawa tunelu
Lokalizacja:
Tunel, Zemst, Belgia
Usunięty materiał:
42 m³ (1483 ft³)
Sprzęt:
Aqua Cutter 710V (robot Aquajet do bezudarowego kucia wodą), pompa wysokociśnieniowa
Hompert-Renes B.V., holenderski wykonawca specjalizujący się w bezudarowym kuciu wodą, otrzymał w lutym 2021 r. zlecenie pilnej naprawy tunelu pod ruchliwą linią kolejową. Odpadający na jezdnię zniszczony beton stwarzał zagrożenie dla bezpieczeństwa.
Początkowo planowano usunięcie warstwy betonu o grubości 6-7 cm na 80% powierzchni tunelu. Po rozpoczęciu robót okazało się, że osłabiony beton występuje na większym obszarze i trzeba objąć pracami 100% powierzchni ścian i stropu.
Doświadczony zespół Hompert-Renes B.V. szybko wykonał zadanie robotem do bezudarowego kucia wodą. W zaledwie dwa tygodnie usunięto 42 m³ (1483 ft³), mimo mrozu i utrudnień w podróżowaniu związanych z pandemią.

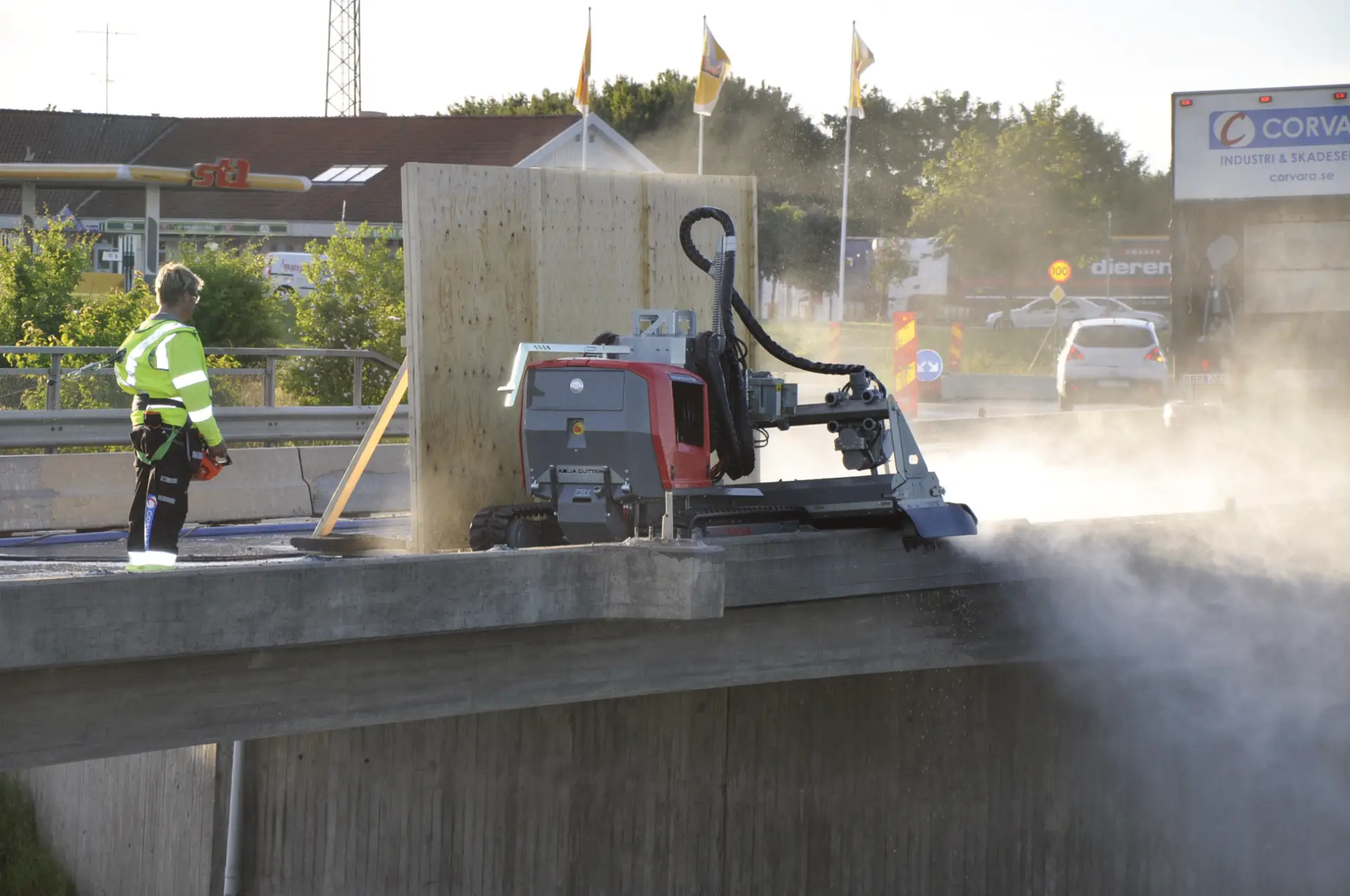

Naprawa mostów
Lokalizacja:
I-70, Utah, USA
Usunięty materiał:
2523 m³ (3300 yd³)
Oczyszczona woda:
3,8 mln litrów (1 mln gal)
Sprzęt:
Aqua Cutter 710V (robot Aquajet do bezudarowego kucia wodą), pompy wysokociśnieniowe
Największy wówczas projekt bezudarowego kucia wodą w Utah dotyczył silnie zużytych płyt mostów autostrady I-70 między Cove Fort a Sevier. Departament Transportu Utah (UDOT) rozpoczął rozległe prace na odcinku 20 mil, obejmujące wymianę betonu płyt na 14 równoległych mostach, aby wydłużyć ich trwałość i poprawić warunki jazdy.
Redi Services rozpoczęło prace na I-70 w kwietniu 2018 r. przy użyciu trzech robotów do bezudarowego kucia wodą. Maszyny pracowały jednocześnie w odstępach ok. 6 m (20 ft), usuwając górne 10 cm (4 in) płyty betonowej o grubości 20 cm (8 in). Pozostawiono 2,5 cm (1 in) odstępu między resztą betonu a zbrojeniem. Roboty usuwały razem ok. 46 m³ (60 yd³) betonu dziennie. Każda maszyna zużywała ok. 91 000 l (24 000 gal) wody podczas 10-godzinnej zmiany.
„Technika była niezwykle skuteczna” – powiedział Cody Austin, kierownik regionalny Redi Services w Nevadzie. „Przy narzędziach udarowych nie można stwierdzić, czy usunięto cały zdegradowany beton. Z tymi robotami głębokość usuwania jest zawsze równa. Ponadto praktycznie nie ma ryzyka uszkodzenia zbrojenia ani zdrowego betonu konstrukcyjnego.”

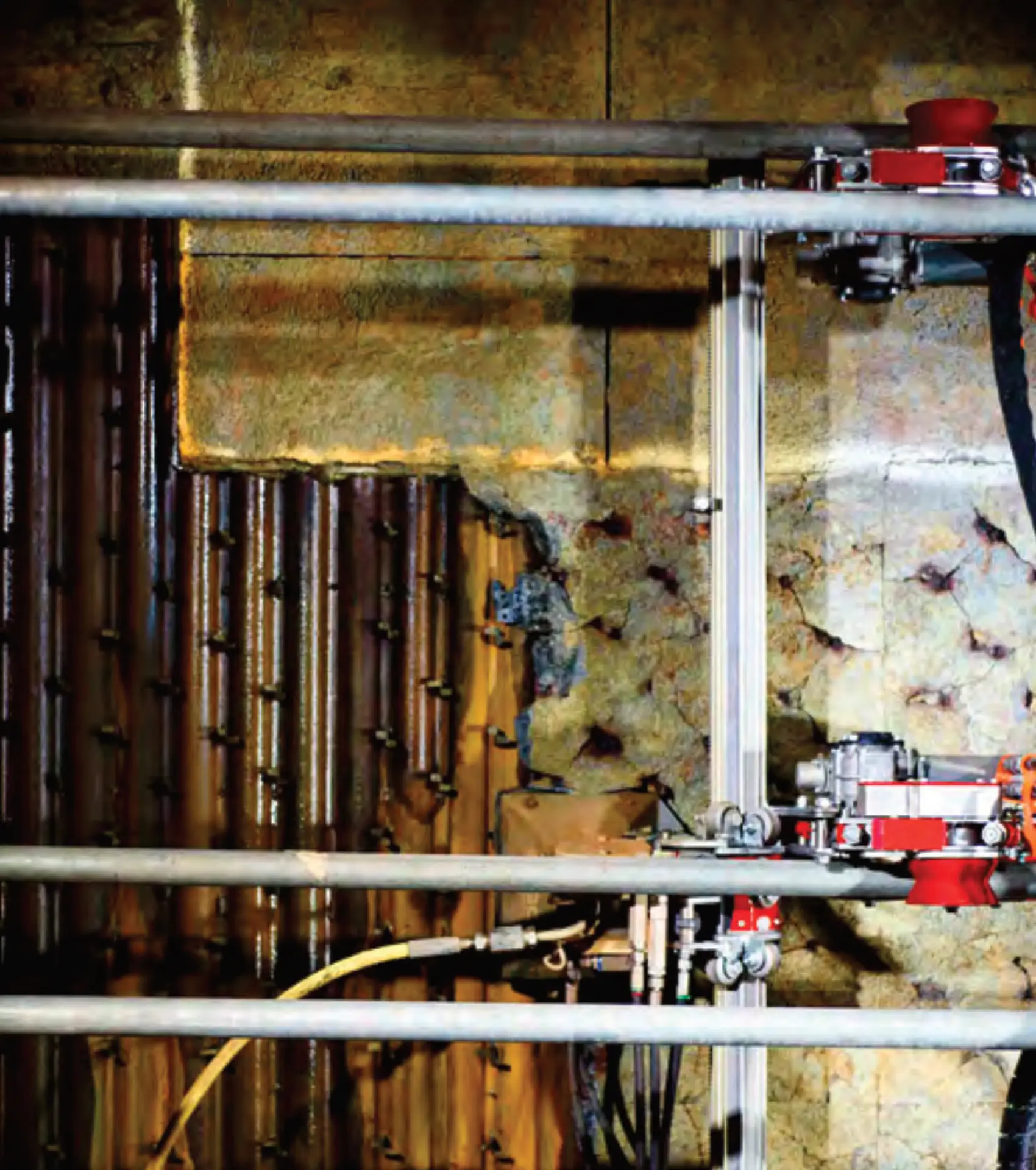

Usuwanie wymurówki ogniotrwałej
Lokalizacja:
Kocioł ciepłowni, Szwecja
Usunięty materiał:
Wymurówka ogniotrwała
Sprzęt:
Ergo go (system robota Aquajet do bezudarowego kucia wodą), pompa wysokociśnieniowa

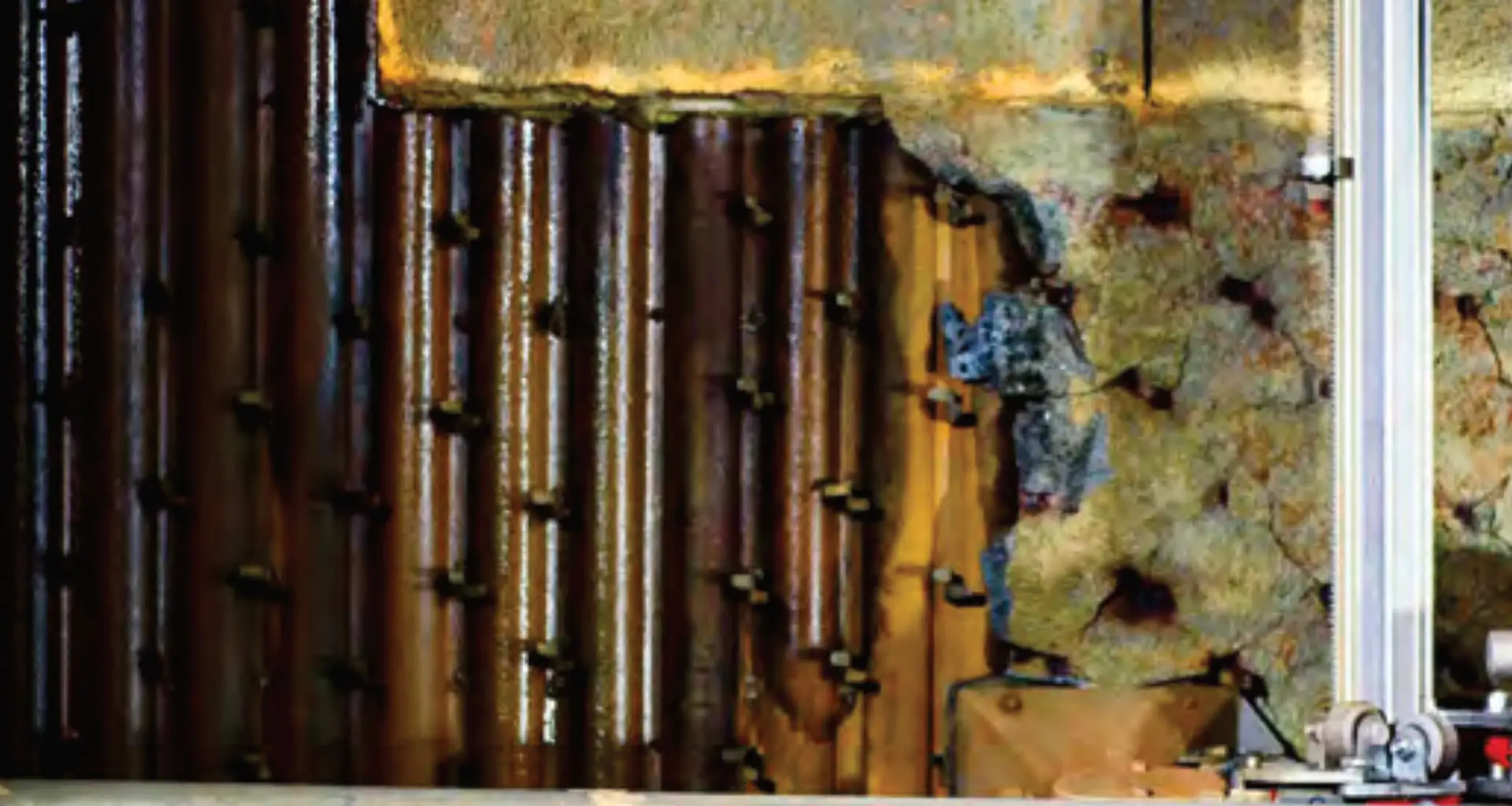

Zadanie polegało na wymianie wymurówki ogniotrwałej wewnątrz kotła ciepłowni, wykonywanej co 5 lat. Zakład dostarcza ciepło sieciowe i energię elektryczną miastu liczącemu 225 000 mieszkańców.
System robotów do bezudarowego kucia wodą wyeliminował pracę ręcznymi lancami. Jego elementy łatwo zamontowano w kotle na istniejących rusztowaniach do odtwarzania wymurówki. Dwa systemy, jeden pracujący od góry, drugi od dołu, zasilano pompami wysokociśnieniowymi. Sterowniki znajdowały się poza kotłem, a przewody hydrauliczne przeprowadzono przez mały właz. Operatorzy sterowali pracą i regulowali parametry radiowym pilotem z wyświetlaczem graficznym.
Automatyzacja i zdolność systemu do przenoszenia większych sił reakcji niż przy metodach ręcznych znacząco skróciły postój zakładu. Cały projekt ukończono w zaledwie tydzień.
Naprawa drogi
Lokalizacja:
Viaduc de Chillon, Jezioro Genewskie, Szwajcaria
Usunięty materiał:
25 000 m² (26,9000 ft²)
Głębokość:
3-5 mm (0,1181-0,1968 in)
Sprzęt:
Aqua Cutter 710VE (robot Aquajet do bezudarowego kucia wodą), Rotolance 2500 (narzędzie Aquajet do przygotowania powierzchni), pompa wysokociśnieniowa

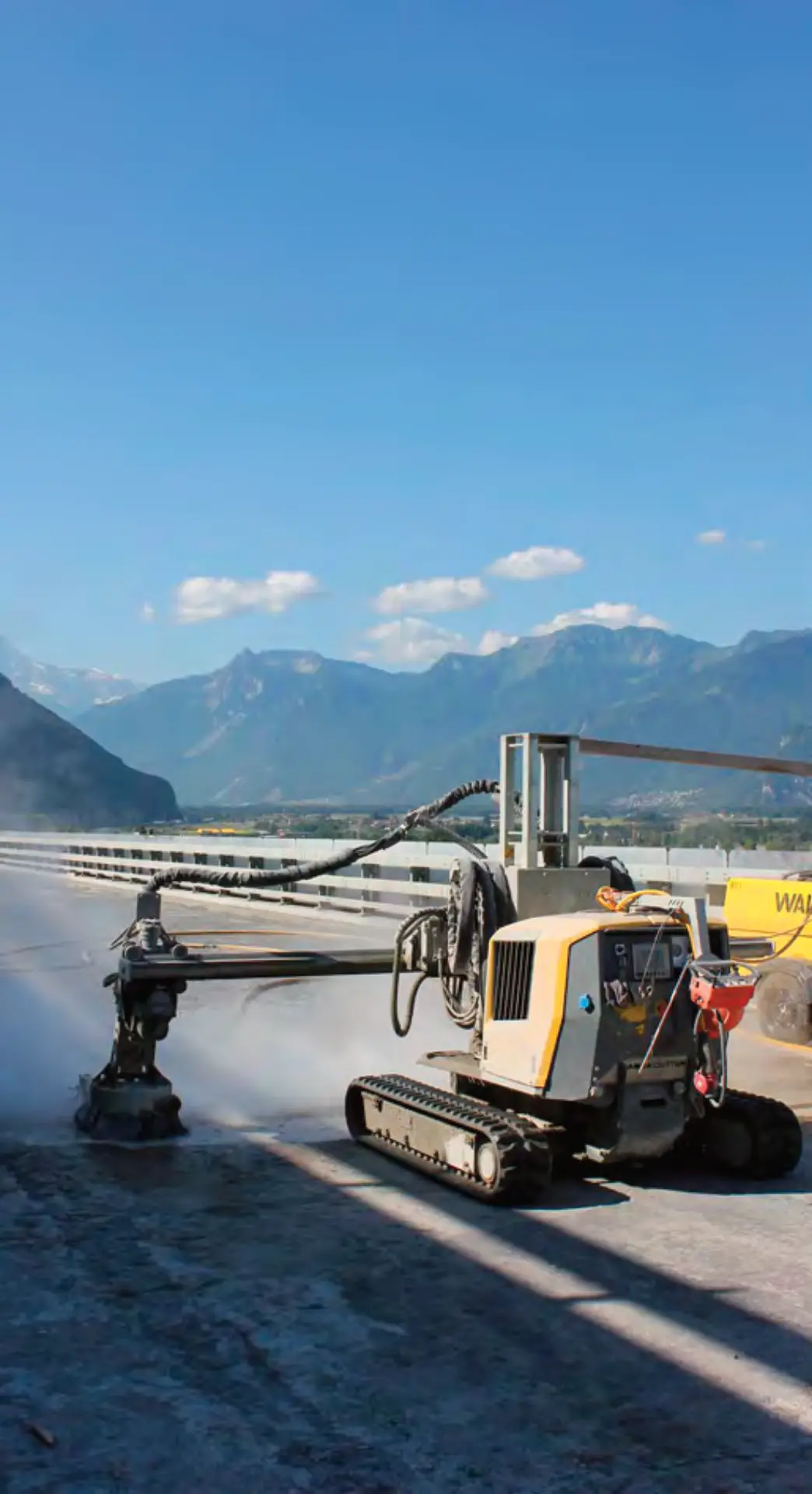

Szwajcarski wykonawca Walo Hydrodynamik usunął ponad 25 000 m² (26 900 ft²) betonu z płyty Viaduc de Chillon metodą bezudarowego kucia wodą. Ten imponujący wiadukt u podnóża Alp Szwajcarskich, nad Jeziorem Genewskim, ukończono w 1969 r.; słynie z niezwykłej konstrukcji. Tworzą go dwa obiekty szerokości 12 m (39,4 ft), prowadzące jezdnie autostrady A9 na wschód i zachód. Wiadukt ma łączną długość 2150 m (7054 ft) i przebiega na zróżnicowanych wysokościach, 100 m (328 ft) nad jeziorem. Obsługuje szczytowe natężenie do 7300 pojazdów oraz 50 000 rocznie. W 2013 r. stwierdzono reakcję alkalia-kruszywo (AAR) w betonie płyt, prowadzącą do znacznej korozji zastosowanego kruszywa alpejskiego.
W pierwszym etapie Walo otrzymało zlecenie usunięcia 3-5 mm (0,12-0,2 in) betonu płyty jezdni w kierunku wschodnim. Następnie przewidziano wykonanie nowej warstwy ze specjalnie opracowanego przez Holcim betonu o ultrawysokich parametrach, zbrojonego włóknami. Materiał ma wzmocnić płytę i rozwiązać problem AAR. Rotolance zamontowano na belce przedłużającej o długości 4 m. Po dojściu do jej końca system automatycznie przesuwa się o 16 cm (6,29 in) w każdym cyklu. Oprócz usunięcia warstwy 3 mm (0,12 in) wykonuje na płycie pięć kanałów głębokości 2 mm (0,08 in): dwa szerokości 20 cm (7,9 in) i trzy szerokości 25 cm (9,3 in).
„Urządzenie pracuje na miejscu przy ciśnieniu 2000 bar (29 000 psi) i przepływie 120 l/min (26,4 imperial gal/min), osiągając wydajność 100 m²/h (1076 ft²/h)” – potwierdził Bruno Zuberbühler z Walo Hydrodynamik.

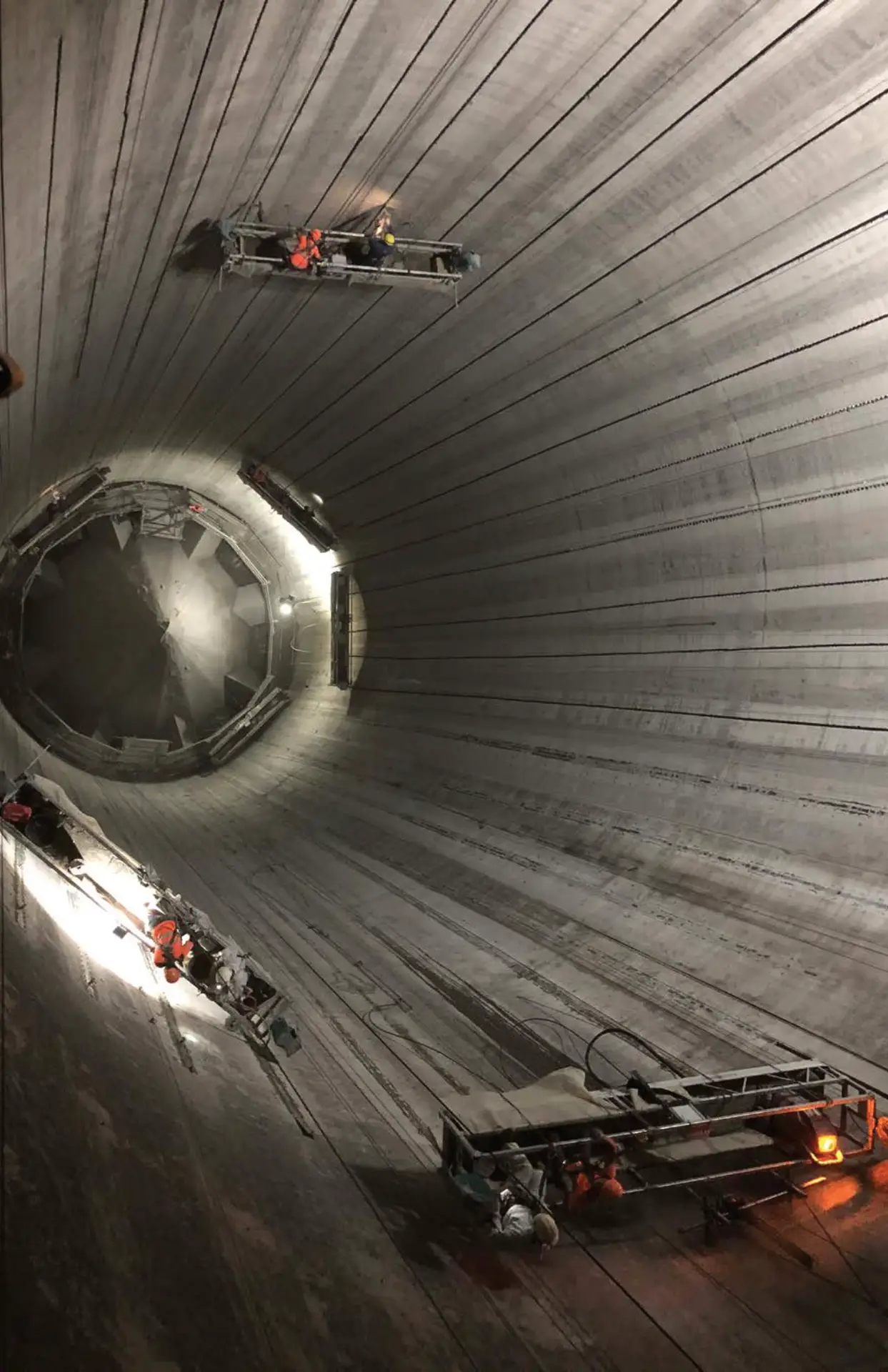

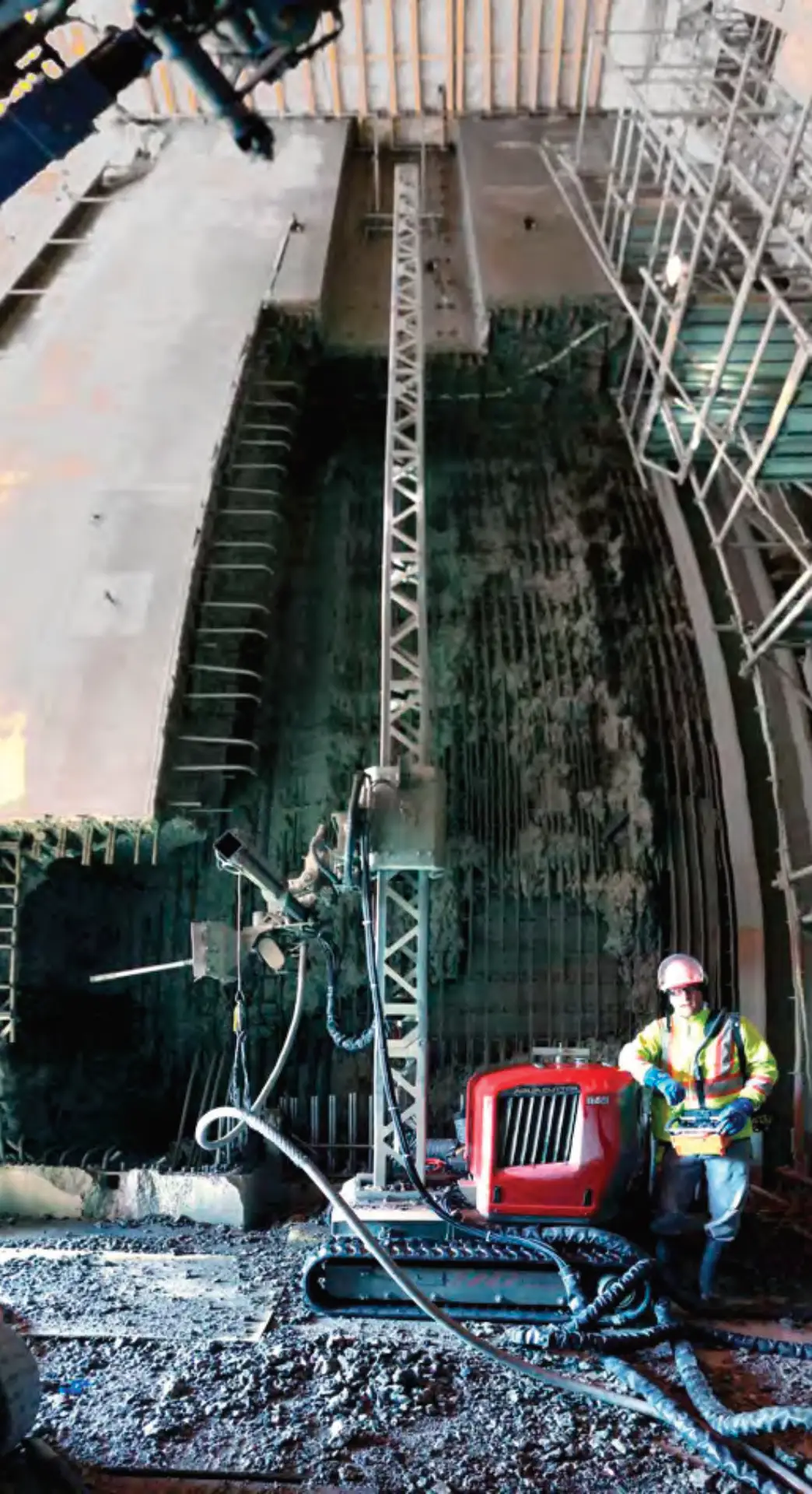

Naprawa zapory
Lokalizacja:
Elektrownia Keeyask, Manitoba, Kanada
Usunięty materiał:
140 m³ (4944 ft³)
Oczyszczona woda:
Szac. 5016 m³ (1 325 000 gal)
Sprzęt:
Aqua Cutter 710V (robot Aquajet do bezudarowego kucia wodą), Ecoclear (system oczyszczania wody Aquajet), pompy wysokociśnieniowe
Ponad 400 mil na północ od Winnipeg, w dolnym biegu rzeki Nelson, powstaje elektrownia Keeyask. Obiekt o mocy 695 MW, którego ukończenie zaplanowano na 2021 r., będzie źródłem energii odnawialnej o średniej produkcji 4400 GWh rocznie. Energia trafi do systemu Manitoba Hydro na potrzeby Manitoby i eksportu do innych regionów. W siódmym roku budowy projekt ma już za sobą wiele wyzwań związanych ze specyfiką lokalizacji.
Jedno z nich wystąpiło w 2017 r., gdy zamarznięta woda w rurze o średnicy 61 cm (24 in) w ujęciu uszkodziła betonowy filar o grubości 2,4 m (8 ft). Aby ograniczyć wpływ na cały projekt, kierownictwo Keeyask zdecydowało o usunięciu uszkodzonego fragmentu metodą bezudarowego kucia wodą.
Kanadyjski specjalista od czyszczenia przemysłowego Water Blasting & Vacuum Services Inc. zdobył kontrakt dzięki planowi, który zapewniał terminowe usunięcie 140 m³ (4944 ft³) betonu i odzysk niemal 80% wody. Wiodąca technologia Aquajet i wieloletnie doświadczenie pozwoliły firmie przekroczyć dotychczasowe granice bezudarowego kucia wodą – pracować głębiej i czyściej niż w jakimkolwiek wcześniejszym projekcie w Kanadzie.
Podsumowanie
Niniejszy kompleksowy poradnik przedstawia inżynierom zalety i zastosowania bezudarowego kucia wodą. Pomaga dostosować specyfikacje do indywidualnych wymagań projektów, zapewniając wybór najskuteczniejszego podejścia.
Od początków w latach 80. XX w. po status światowego standardu usuwania betonu bezudarowe kucie wodą zrewolucjonizowało nowoczesne budownictwo. Połączenie technologii wody pod wysokim ciśnieniem i precyzyjnego sterowania uczyniło je niezbędnym narzędziem specjalistów na całym świecie.
Niezależne badania wykazały, że metoda zapewnia lepszą przyczepność niż techniki tradycyjne i znacząco wydłuża trwałość naprawianych konstrukcji betonowych. Znajduje szerokie zastosowanie w różnych branżach, m.in. przy naprawie infrastruktury, przygotowaniu powierzchni i renowacji betonu.
Wybierając między bezudarowym kuciem wodą a kuciem mechanicznym, należy rozważyć zalety i ograniczenia każdej metody. Młoty udarowe od dawna są powszechnym narzędziem, mogą jednak powodować mikropęknięcia prowadzące do przedwczesnych uszkodzeń.
Uwzględniając bezudarowe kucie wodą jako realną alternatywę w specyfikacjach, inżynierowie dają wykonawcom wybór oraz wspierają konkurencję i innowacje na rynku usuwania betonu. Korzystają na tym rezultaty projektów, bezpieczeństwo i ogólna efektywność kosztowa.
Choć bezudarowe kucie wodą nie nadaje się do każdego projektu, szczególnie dobrze sprawdza się przy usuwaniu betonu na dużą skalę, zwłaszcza w infrastrukturze, np. na mostach i parkingach. Staranne uwzględnienie przygotowania powierzchni, bezpieczeństwa, środowiska i kosztów pozwala kierownikom skutecznie realizować takie projekty. Metoda jest przykładem postępu technologii budowlanych: zapewnia bardziej precyzyjne, wydajne i zrównoważone usuwanie betonu.
